一、串气的现象
  空调压缩机以及四通阀串气,表现为高压、高温排气进入了低压吸气;由于加热了低压吸气温度,压缩机的排气温度将更高,排气管烫得手都不能摸,同时,压缩机的运转温度也很高。
  具体可以从以下几个现象来分析:
  效果明显变差;
  回气压力升高、排气压力下降;

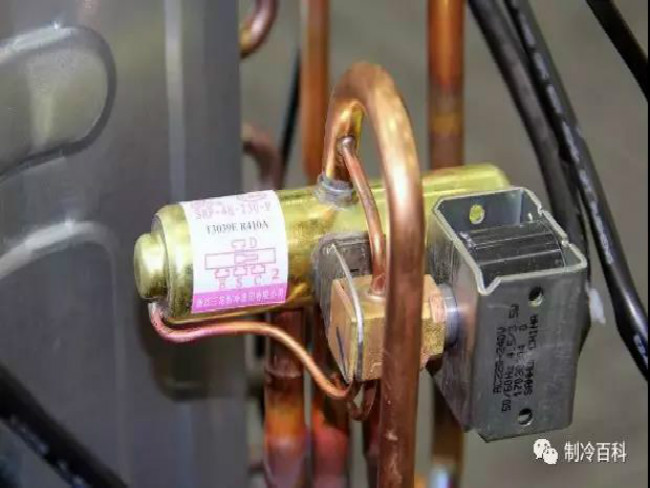

  四通阀上的四根管路在正常时:应该两根高温,两根低温;串气后会成为三根以上的高温(或常温)。


  二、四通阀串气故障的形成
  四通阀串气的故障流程:
  1. 当左右活塞腔的压力差大于摩擦阻力f时,四通阀换向开始 ;
  2. 当主滑阀运动到中间位置时,四通阀的E、S、C三条接管相互导通,压缩机排出的冷媒从四通阀D接管直接经E、C接管流向S接管(压缩机回气口),使压力差快速降低,形成瞬时串气状态(中间流量状态)。
  3. 此时,若压缩机的排气流量远大于四通阀的中间流量,便可以建立足够大的换向压力差而使四通阀换向到位。反过来,若压缩机的排气量小于四通阀的中间流量,则四通阀换向所需的最低动作压力差便不能建立,即F1-F2<f,四通阀不能继续换向而停在中间位置,形成串气。
1



三、四通阀串气的原因

  1. 线圈断线或者电压不符合线圈性能规定,造成先导的阀芯不能动作;
  2. 由于外部原因,先导阀部变形,造成阀芯不能动作;
  3. 由于外部原因,先导阀毛细管变形,流量不足,形成不了换向所需的压力差,换向所需的压力差不能建立而不能动作;
  4. 由于外部原因,主阀体变形,活塞部被卡死而不能动作;
  5. 空调系统冷媒发生外泄漏,冷媒循环量不足,换向所需的压力差不能建立而不能动作;

  6. 压缩机的冷媒循环量不能满足四通阀换向的必要流量。


  四、四通阀串气的故障排除方法
  1. 串气的判别方法
  (1)用手摸四通阀的下面三条管,若均发热,说明四通阀换向未到位,处在中间串气状态。
  (2)也可以用一小块磁铁,当换向时小磁铁不随之移动,则也说明串气。向系统充入一定量的制冷剂,便可换向到位。
  2. 引起四通阀不换向的因素较多,维修时多表现为不制冷或不制热,排除方法如下:
  (1)首先检查系统内冷媒是否充足(仅用系统的压力是否足够判别不全面);
  (2)检查系统有无外泄漏造成冷媒损失;
  (3)检查四通阀阀体及毛细管等有无碰伤变形;
  (4)判断线圈通、断电是否正常,电压是否在允许使用范围内;
  (5)判断先导阀有无动作,线圈通、断电时有“塔、塔、塔”的阀芯撞击音,说明先导阀动作正常。此时,**是仅以四通阀通电,以便听声音。

  (6)先导阀动作正常,主阀体不动作,说明四通阀换向所需的最低动作压力差没有建立起来。可以向系统内充入足够的冷媒,便可能使其换向正常。


  五、压缩机串气的主要原因

  压缩机的串气,主要原因就是压缩机的气阀(阀片)关闭不严实,导致部分的排气压力串到了吸气腔,所以,就会造成排气压力上不去,而吸气压力也下不去,当然运转电流也比正常的要小。


  六、压缩机串气案例分析
  案例一:
  压缩机轻微串气导致制冷效果不好,压缩机跳停,经检查换热器无脏堵,室内外风机转速正常且无短路循环现象,电压正常,而吸气压力偏高,电流却偏小,压缩机内部有轻微串气,造成压缩机实际输出能力下降。应更换压缩机。
  案例二:
  新机刚安装,当时室外环境温度7℃左右,室内环境温度20℃左右,试机发现制热效果偏差,冷凝器并无结霜,测电流有10安培,且吸气管温度与环境温度相近,排气温度只有60℃,加氟后改善并不明显,内外机风扇转速正常,环境通风性良好。

  从而判断压缩机有轻度串气,后换压缩机,试机十分钟后,送风温度大约43℃,机器正常运行。此故障应更换压缩机。


  七、串气的快速判断方法
  一般采用手触摸四通阀四根管子的温度,就可以立即判断出是否是四通阀的串气故障,一般四根管子温度如下:
  如果手触摸出来的实际温度比上述表格偏差较大,基本可以断定是四通阀串气了。
  2. 压缩机串气快速判断
  (1)测试吸排气压力方法来判断,测试出来如果高低压回差较小;
  (2)压缩机的回气管很热,运行的声音很小,电流偏小。

  (3)压缩机表面的温度偏高。


  八、四通阀的更换技巧
  对于老手来讲,在现场更换一个四通阀来讲,并不是什么困难的事情,可对于一个新手来讲,不要说更换;就是想把它焊下来都不容易,加之焊枪火力小,不要说三五匹的四通阀,就算是小挂机的四通阀想把它卸下来都不容易。
  对于新手来讲,更可行的办法莫过于是远端卸管更具操作性。所谓“远端”就是;先把粗管阀的两颗螺丝钉卸掉,然后烧下外热交的管子,最后卸下压机的两个口。这个原因是这些地方的管子可塑性较大,比较容易卸下来,只要能卸下来,就算是完成了。
  然后是换阀,先检查好阀位对不对(E,S管相通 C管是空位与高压的D管相通),如果不对,用螺丝刀拨一下。
  一是卸下一根管子,焊上一根管子,关键是看好了方向—千万不敢错。
  二是对于新手,焊功都不怎么样,**是泡水焊。
  原因是新手焊功不行又怕焊不好,所以焊的时间都比较长,可主阀体里面的尼龙块又特别的怕高温,稍不注意就会焊坏了。所以说泡水焊是**可靠的办法。
  第三个是阀体的D管(也就是主阀体的上管)怎么防水呢?比较简单;用压机橡皮堵头一塞;如果没有用胶带螺旋缠绕D管,最后捏一下收口。

  最后是整体安装:先对口;就是把刚才焊过的组件先对一下,看看有没有那一个管子的发现焊反了,如果没有只是稍微的偏移点,那是常有的的事情,稍微拧一下就成了。
